使用Packet Tracer理解RIP路由协议
1 实验目的
- 理解RIP路由表的建立与更新
- 感受RIP坏消息传得慢
2 实验内容
使用Packet Tracer，正确配置网络参数，结合命令查看RIP路由信息，分析抓取到的RIP报文，给出路由表是如何建立与更新的。
- 创建网络拓扑结构，PC1 -- Router 1 -- Router 2 -- PC2
- 配置网络
- 抓取RIP报文
- 结合抓到的RIP报文和命令查到的RIP路由信息，给出路由表建立过程
[!Tip]
先在Realtime模式下，先将网络调通。
在仿真模式下，重新做一遍，从头开始抓包。
（1）网络拓扑结构
一个示例如下，IP地址需要根据学号配置。

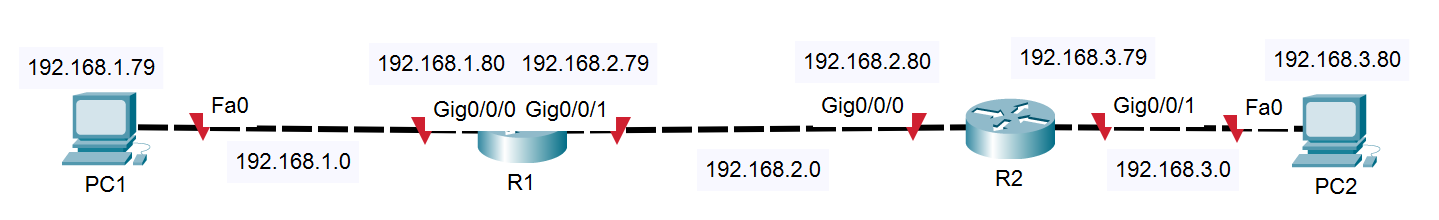

图1 网络拓扑结构
在设置较复杂的网络，在网络拓扑图上标上端口号和对应的IP地址（相当于软件设计），后续的配置效率更高，也更不容易出错（相当于软件实现，先设计再实现）。

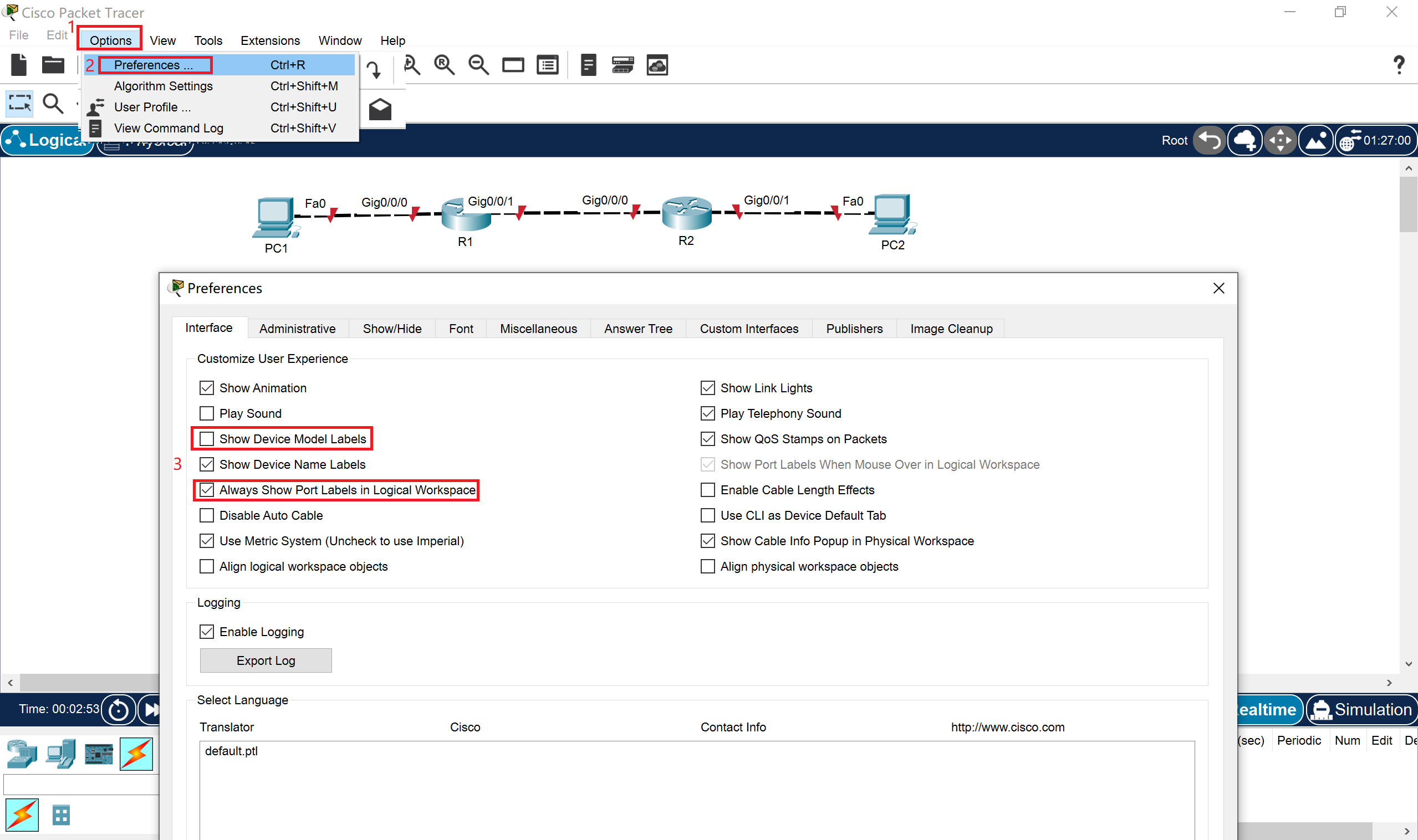

显示端口标签，在Cisco Packet Tracer中，点击Options --> Preferences，勾选Always Show Port Labels in Logical Workspace，如下图所示。

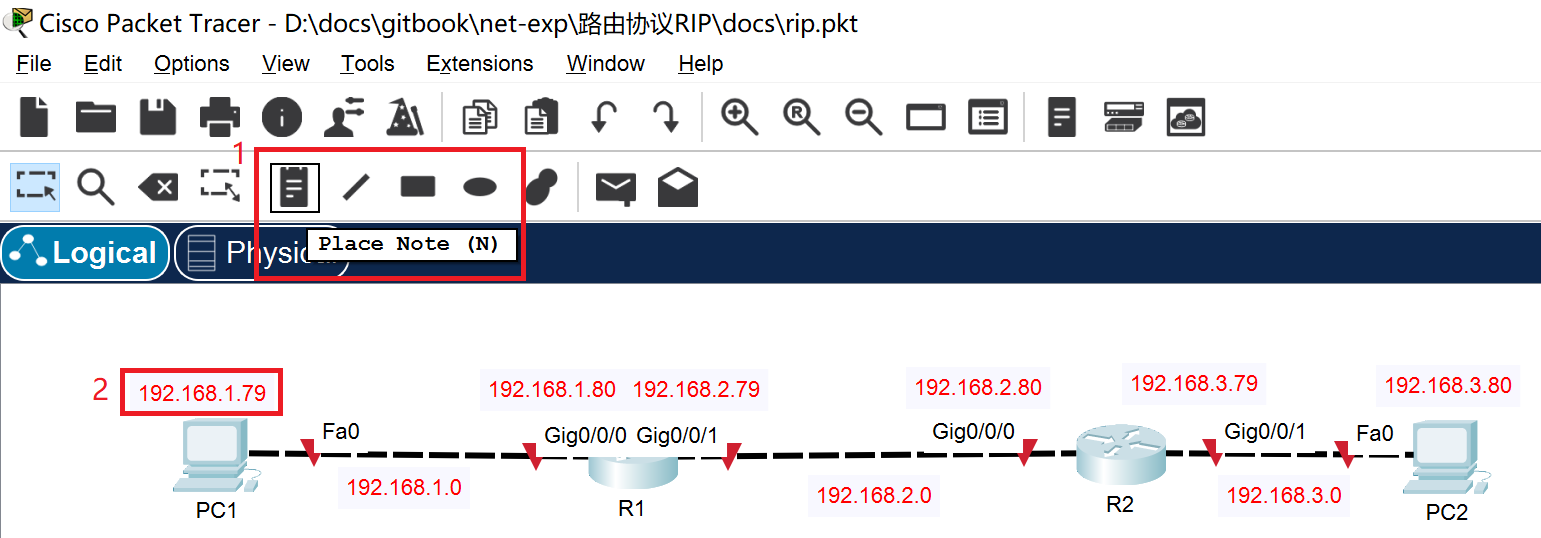

添加IP地址，点击工具栏Place Note，输入文本，如下图所示：
（2）网络配置要求
按照图1的网络拓扑结构，
- 从左到右有3个网络，网络地址分别为
192.168.1.0、192.168.2.0、192.168.3.0，子网掩码为255.255.255.0 - 对于每一个网络，左侧设备的主机号为你
学号后三位，右侧设备的主机号为学号后三位+1
[!Warning] 必须按上述格式进行网络设置，否则按零分处理。
路由器配置见路由器配置 （文档只是给出路由器配置的方法，带着思考去做，不能无脑抄，只需对用到的接口进行配置）。
（3）实验要求
基本要求见所有实验要求
截止时间为：2022-06-02 21：30
需要提交报告文件有：
*.pkt文件（Cisco Packet Tracer Activity File），在思科仿真器调试好，保存- markdown文档
- 从markdown文档导出的pdf文档（如果是用Typora，软件有导出pdf功能：文件 --> 导出 --> PDF）
