实验三：抓取并分析报文，理解TCP/IP原理

1. 基本信息

注：可以用PING来测试网络的连通性

注：如果使用WireShark，可以直接从第三部分开始写

2. 建立网络拓扑结构

需要给出截图。

3. 配置网络参数

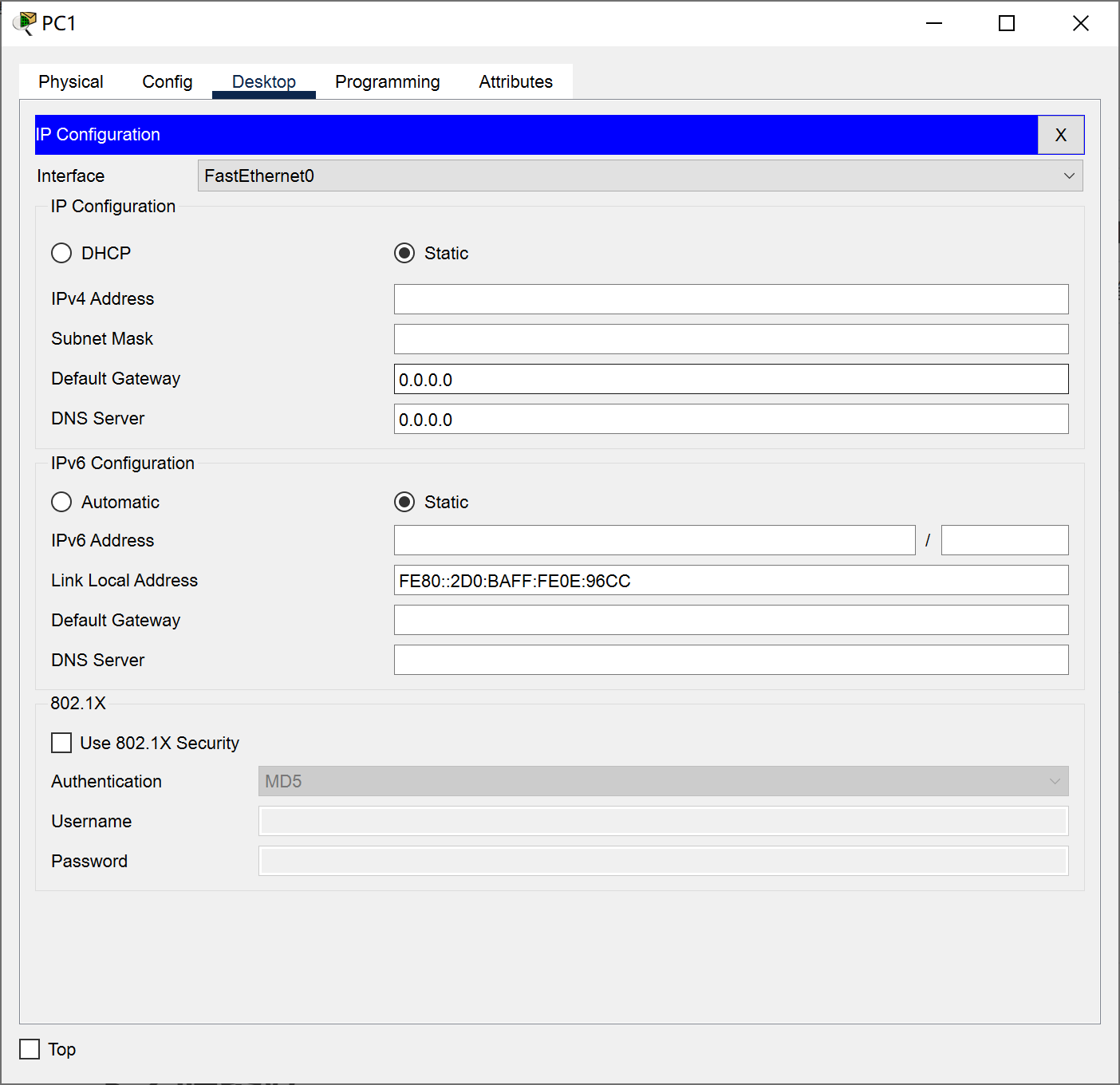

客户端和服务端，需要给出IP配置的示意图（在思科仿真器，点击设备 --> Desktop --> IP Configuration），如下图：

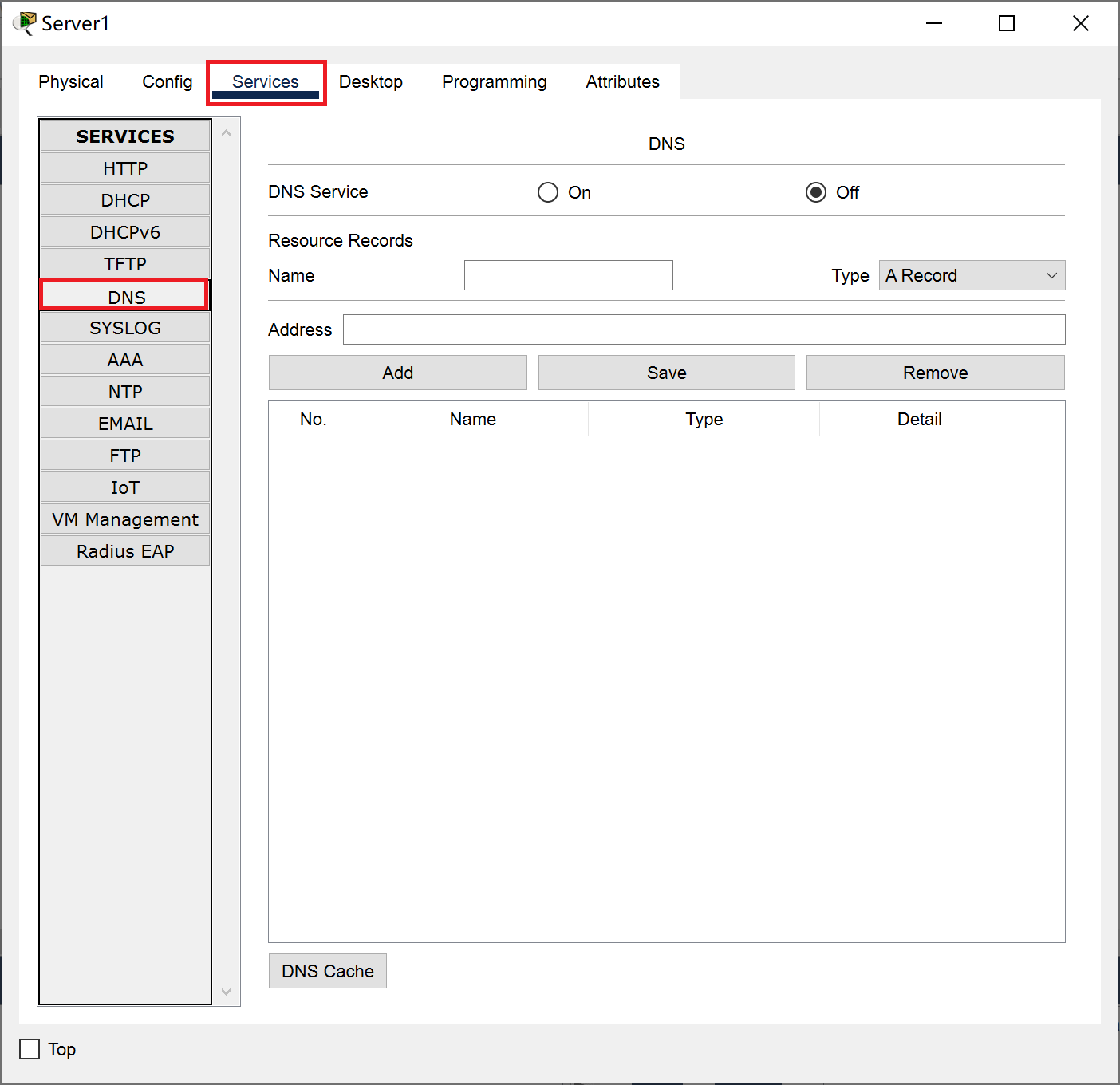

服务端还需要给出域名配置的截图（在Packet Tracer，点击设备 --> Services --> DNS），如下图所示：

3.1 客户端

3.2 服务端

4. 抓取报文并分析

将Packet Tracer切换到Simulation模式。在客户端的浏览器（在Packet Tracer，点击设备 --> Desktop --> Web Browser）输入你设置的域名，按回车，点击Play开始抓取报文。对抓取到的报文进行如下分析。

4.1 概览

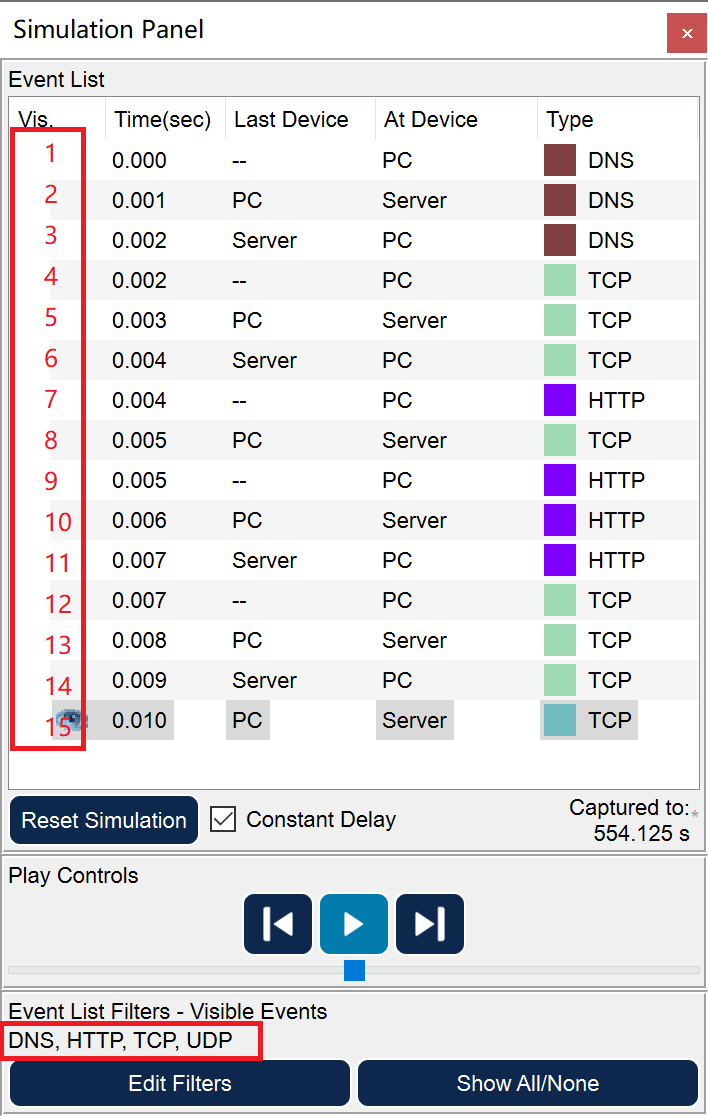

给出你抓到报文截图，并给报文按时间顺序标上序号，举例：

[!Tip]

在Packet Tracer事件窗口，只过滤出所关注的协议（Event List Filters），如上图，只看DNS、HTTP、TCP和UDP协议的报文

为上述报文进行归类，哪些序号的报文是做什么，举例：

• 报文1-3：DNS域名解析
• 报文?-?和报文?：TCP连接建立
• ...

再对上述的分门别类展开阐述。每一个报文每个字段是什么含义。以下以DNS报文为例。

4.2 DNS域名解析

客户端向本地域名服务器发送DNS请求报文，域名服务器给客户端返回DNS响应报文。

4.2.1 DNS请求报文

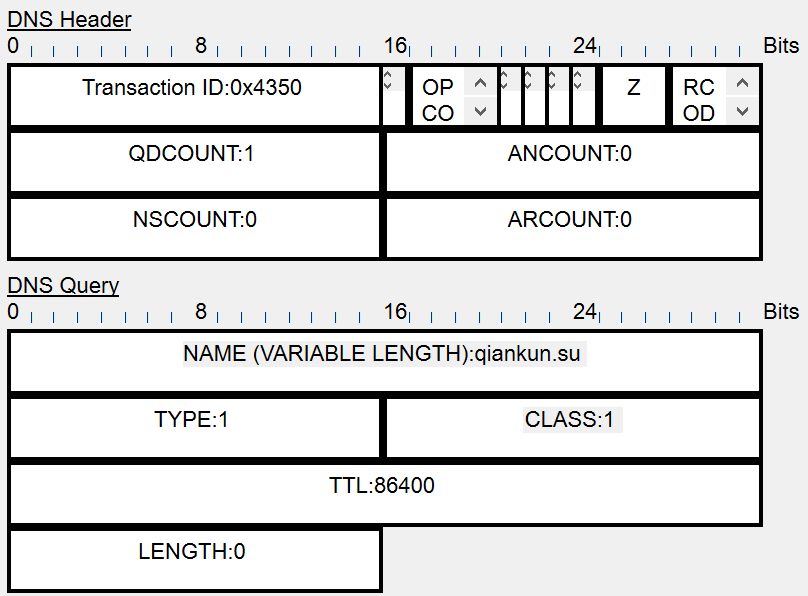

给出抓取到的DNS请求报文示意图，举例如下：

基础结构

每个字段含义如下：

（1）Transaction ID: 0x4350

会话标识（2个字节），是DNS报文的标识，对于请求报文和其对应的应答报文，这个字段是相同的，通过它可以区分DNS应答报文是哪个请求的响应。

（2）标志

标志（2个字节），

• QR（1位），报文没有显示，查询/响应标志，0表示查询，1表示响应
• OPCODE: 0x01，操作码，0x01表示
• ...

（3）QDCOUND: 1

...

问题区域（Queries）

每个字段含义如下：

（1）Name: qiankun.su

...

4.2.1 DNS响应报文

4.2.3 UDP

取DNS请求报文或者响应报文其中一个UDP分析即可。

4.3 TCP连接建立

4.3.1 概述

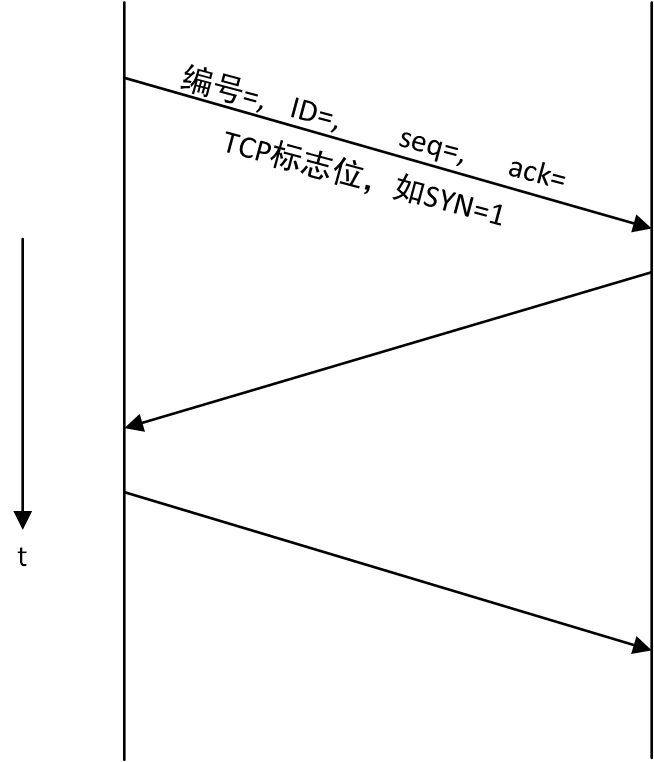

根据抓到的报文，TCP连接建立示意图如下（根据自身抓到报文将值填充上去）：

注：作图，可以自己手画，再拍照插入图片。建议用微软Visio画。电脑上没有Visio软件，又不想装的，可以用在线的作图工具，如diagrams.net。

• 箭头上方的内容如下：

  • 编号，你抓取到报文的编号，4.1节对应的编号

  • ID，IP报文首部的标识符，如0x0014

  • seq，序号

  • ack，确认号

• 箭头下方放标志位，如ACK=1（等于0不用放）

接下来，对上述的报文一一阐述，重点关注序号、确认号和标志位的演变。同一个字段出现多次，只需要给出一次解释就行。

4.3.2 连接请求报文

4.3.3 连接接受报文

4.3.4 第三次握手

4.4 HTTP

分析HTTP请求和响应报文，除了关注HTTP请求和响应报文格式，还要关注被封装成TCP报文的序号、确认号和标志位的演变。

4.4.1 HTTP请求报文

4.4.2 HTTP响应报文

4.4.3 IP数据报

取HTTP请求或者响应报文其中一个IP数据报进行分析即可。

4.5 TCP连接释放

同TCP连接建立分析。

5. 实验过程中遇到的问题及解决方法

写下你实验过程中遇到的问题，以及你是如何解决的。

也可以写下你深入报文分析之后，产生的疑惑。如TCP还没有双向建立连接，就可以发送了HTTP报文了。

也可以想下你对此实验的感想。
